Maró esztergálás CNC
Leírás
Műszaki paraméterek
Termék áttekintése

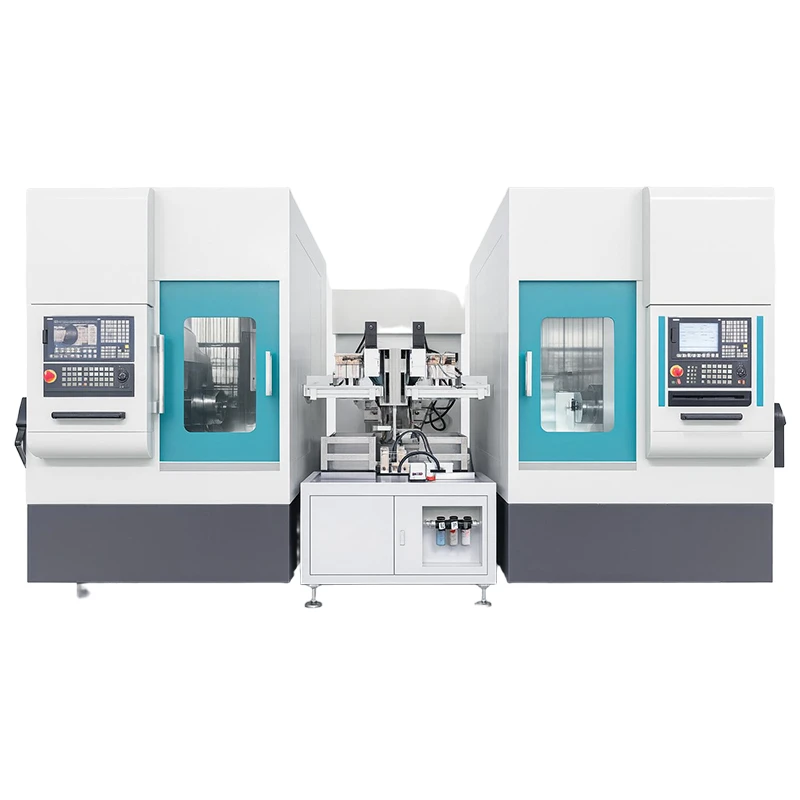

A Mill Turn CNC egy többfunkciós megmunkálóközpont, amely egyetlen összeállításban egyesíti a CNC esztergálási és marási műveleteket. Tengelyekhez, karimákhoz, hüvelyekhez, csatlakozókhoz és precíziós mechanikai alkatrészekhez tervezték, amelyeket az autóiparban, a repülőgépiparban, az orvostudományban, az energetikában és az általános mérnöki iparban használnak.
Főbb megmunkálási képességek
OD és ID esztergálás
Külső és belső esztergálási műveleteket végez hengeres munkadarabokon.
Arcmegmunkálás
Megmunkálja a lapos végfelületeket, a vállakat és a lépcsős elemeket.
Marási műveletek
Lapokat, hornyokat, zsebeket és összetett mart profilokat dolgoz fel.
Fúrás
Axiális, radiális és off{0}}középső furatokat hoz létre egyetlen beállításban.
Koppintás
Belső meneteket készít rögzítési és összeszerelési alkalmazásokhoz.
Fúrás
Megnöveli és javítja a meglévő lyukakat, jobb konzisztenciával.
Szálvágás
Külső és belső menetek megmunkálása esztergálási vagy marási módszerekkel.
Technikai előnyök
Az integrált esztergálás{0}}maró kialakítás csökkenti a munkadarabok átvitelét a különálló gépek között.
Az elektromos orsórendszer közvetlen{0}}hajtású erőátvitelt biztosít kevesebb mechanikai alkatrész mellett.
A merev gépszerkezet segít megőrizni a stabilitást kombinált eszterga- és marási műveletek során.
A Multi{0}}Axis Motion Capability támogatja az összetett alkatrész megmunkálását egyetlen beállításon belül.
A hőstabilitási tervezés minimálisra csökkenti a hőmérséklet-ingadozás hatását a hosszú gyártási folyamatok során.
Automatizálás-A Ready Architecture lehetővé teszi a robotizált rakodási és automatikus alkatrészkezelő rendszerekkel való integrációt.
Műszaki előírások
|
Műszaki adatok |
||
|
Lengés átm., max. |
Ø250 |
mm |
|
Munkadarab átm., max. |
Ø200 |
mm |
|
Munkadarab hossza, max. |
200 |
mm |
|
Orsó fordulatszám tartomány |
0-4000 |
r/perc |
|
A fő motor névleges fordulatszáma |
2000 |
r/perc |
|
Átviteli mód |
Elektromos orsó |
|
|
X/Y (opcionális)/Z -tengely mozgása |
260/(±50)/520 |
mm |
|
X/Y (opcionális)/Z -tengely gyorsmenet |
20 |
m/perc |
|
Az orsó kifogyott |
0.003 |
mm |
|
Pozícionálási pontosság |
0.005 |
mm |
|
Ismételje meg a pozicionálási pontosságot |
0.003 |
mm |
Ipari alkalmazások
Autóipari alkatrészek
Fékalkatrészek, sebességváltó hüvelyek, érzékelőházak, tengelyek, perselyek és csatlakozók.
Repülőgép-alkatrészek
Precíziós tengelyek, szerelőalkatrészek, tengelykapcsolók, szerelvények és szerkezeti csatlakozók.
Orvosi eszközök
Sebészeti műszer alkatrészek, implantátum alkatrészek, orvosi csatlakozók és precíziós házak.
Energetikai berendezések
Szelep alkatrészek, szivattyútengelyek, tömítő alkatrészek, karimák és műszerszerelvények.
Ipari gépek
Hajtótengelyek, csapágyülések, tengelykapcsolók, görgők és egyedi mechanikai alkatrészek.
Elektronika és elektromosság
Csatlakozótestek, érzékelőházak, hűtőborda alkatrészek és precíziós szerelvények.
Általános fémmegmunkálás
Testreszabott esztergált és mart alkatrészek OEM és szerződéses gyártási alkalmazásokhoz.
Vezérlő és komponens opciók
|
Összetevő |
Elérhető opciók |
|
CNC vezérlő |
FANUC, Siemens, Mitsubishi, SYNTEC |
|
Főorsó motor |
Beépített{0}}elektromos orsó, szervoorsó |
|
Szervo rendszer |
FANUC, Siemens, Mitsubishi, Yaskawa |
|
Lineáris vezetőpályák |
HIWIN, PMI, THK |
|
Golyós csavarok |
THK, NSK, PMI |
|
Csapágyak |
NSK, SKF, FAG |
|
Hidraulikus egység |
Tajvani hidraulikus rendszer, Yuken |
|
Kenőrendszer |
Automatikus központosított kenés |
|
Hűtőfolyadék rendszer |
Normál elárasztási hűtőfolyadék,{0}}nagynyomású hűtőfolyadék |
|
Szerszámtartó interfész |
VDI, BMT |
|
Szerszámmérő rendszer |
Kézi szerszámbeállítás, automatikus szerszámbeállító |
|
Forgácseltávolító rendszer |
Forgácsszállító, Forgácskocsi |
Testreszabási lehetőségek
Munkadarab{0}}alapú testreszabás
- Különleges tokmányméretek
- Egyedi munkatartási megoldások
- Hosszú{0}}tengelyes megmunkálási konfiguráció
- Vékony{0}}alkatrész megmunkálási konfiguráció
- Dedikált lámpatest fejlesztés
Automatizálási integráció
- Automatikus rúdadagoló integráció
- Gantry rakodórendszer
- Robot be- és kirakodás
- Automatikus alkatrészgyűjtő rendszer
- Gyártósor csatlakoztathatósága
Elektromos és megfelelőség
- Feszültség testreszabása a célországhoz
- UL-kompatibilis elektromos tervezés
- CE-kompatibilis konfiguráció
- Több-nyelvű HMI interfész
Gyártási-orientált lehetőségek
- Egyedi szerszámcsomagok
- Alkatrészérzékelő eszközök
- Munkadarab tapintó megoldások
- Automata ajtórendszer
- Távdiagnosztikai előkészítés
